單工作臺占地面積小，運用性高。
配備高速CCD視覺自動校正系統，提高辦識效率。
采用進口高速主軸，切割應力小，精度高。
配備高吸力「上集塵機」，吸塵效果佳。
窗口介面，操作容易。

機臺應用
適用高精度PCB分板作業。
適合手機、車載電子、穿戴設備、板卡等各種形狀之多連板分板。
可選擇專用治具或萬用治具做分板切割。
操作畫面
操作介面簡單，容易學習、快速上手。
功能項目清楚類，銑刀/治具等參數設置簡單。
提供四級權限，依工作職別設置操作權限。
「歷史信息窗口」可顯示及查詢操作記錄。
視覺對位校正
CCD自動對位mark點，提高切割精度。
可摸擬切割路徑，協助編輯程序，確保切割路徑之正確性。

銑刀檢測
俱備斷刀、滑刀、銑刀放反之檢測功能。

主軸機構
高速精密主軸60,000rpm。
浮動毛刷模組，可達成銑刀加深，進而延長銑刀使用壽命。

吸塵結構

搭配高效能「上集塵機」。
整板掃描PCB切割路徑編輯功能
PCB整板掃描后編輯，可快速修改編輯切割路徑。

產品規格

項目	GAM310
有效切割尺寸	350*300 mm
切割功能	直線、L型、圓型、圓弧
加工臺面	單工作臺
機臺重覆精度	±0.01mm
切割精度	<=±0.1mm
最高移動速度	XY:1000mm/s、 Z:500mm/s
最大移動行程	X:450mm Y:480mm Z:90mm
主軸轉速	MAX60,000rpm
主軸銑刀更換方式	自動換刀
安全速度	安全光柵防護
切割速度	1~100mm/s
作業系統	Windows 10
程序教導方式	CCD彩色影像直覺式教導輸入
程序備份	USB data transfer
控制方式	精密多軸控制系統
XYZ軸驅動方式	AC伺服馬達
適用銑刀尺寸	?0.8~3.0mm
主機電源規格	AC220V 50/60HZ 3KW 單相
切割主機尺寸	800(W)*985(D)*1500(H)mm
切割主機動量	310kg
標配集塵機	TS300

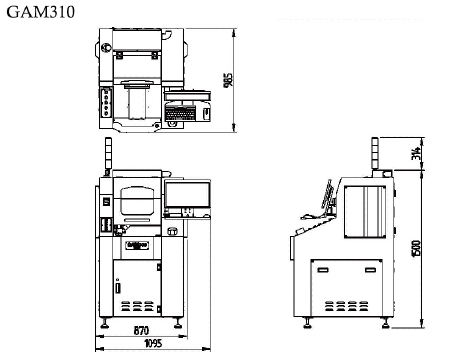

 外觀尺寸
