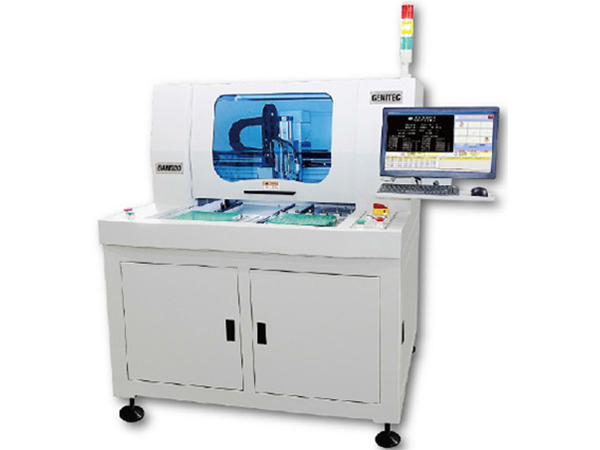

機臺應用
全系列配置高速CCD視覺對位補正裝置，特別適合高精密及高產能之PCB分板作業。
適合手機、車載電子、GPS、板卡等各種小塊多連板之PCB分板。
加大尺寸適用數位電視、PC主機、工作站、服務器等大型電路板之分板加工。
可選用標準治具或?qū)Ｓ弥尉咦龇职迩懈钪o助提高產能。
利用雙工作平臺放置工件，減少等待時間、增加產能。

操作畫面
操作介面簡單，容易學習、快速上手。
功能項目清楚類，銑刀/治具等參數設置簡單。
提供四級權限，依工作職別設置操作權限。
「歷史信息窗口」可顯示及查詢操作記錄。

視覺對位校正
CCD自動對位mark點，提高切割精度。
可摸擬切割路徑，協助編輯程序，確保切割路徑之正確性。

銑刀檢測
俱備斷刀、滑刀、銑刀放反之檢測功能。

整板掃描PCB切割路徑編輯功能

配備自動換刀機構，大幅提高作業效率。
俱備自動斷刀檢知功能。
采用60000轉進口高速精密主軸。
切割應力小、板邊平滑、精密度高。
Z軸俱備自動補償設定，可自動調整銑刀深度。

雙工作臺板

雙工作臺板，可同時執行PCBA分板及置放，降低置放工件等待時間。
以精密螺桿帶動臺板進出，速度快、精度更高。
可加裝安全光柵(選配)。

主軸機構

高速精密主軸60,000RPM。
配備自動換刀機構，節省人工換刀時間。

吸塵機構
標配「下集塵機」，可依需求選配「上集塵機」。

產品規格

項目	GAM330	GAM330L
有效切割尺寸	300*350mm	450*500mm
切割功能	直線、L型、U型、圓型、圓孤
加工臺面	雙工作臺
機臺重覆精度	±0.01mm
切割精度	<=±0.1mm
最高移動速度	XY軸:1000mm/s、 Z軸:500mm/s
最大移動行程	X:840 Y:510 Z:90mm	X:1105 Y:730 Z:90mm
主軸轉速	MAX.60,000rpm可調
主軸銑刀更換方式	氣壓自動換刀
銑刀偵測	俱備自動斷刀檢知功能
切割速度	1~100mm/s可調
操作系統	Windows10
程序教導方式	CCD彩色影像直覺式教導輸入
程序備份	USB data transfer
控制方式	精密多軸控制系統
XYZ軸驅動方式	AC伺服馬達
適用銑刀尺寸	?0.8~3.0mm
電源規格	AC220V 50/60HZ 3KW 三相
切割主機尺寸	1220(W)*1315(D)*1740(H)mm	1760(W)*1260(D)*1740(H)mm
切割主機重量	500kg	610kg
標配集塵機	TS200	TS200L
操作接口	視窗操作接口
程序教導方式	彩色CCD影像直覺式教導輸入
程序備份	USB接口
控制方式	PC BASE精接口密三軸控制系統
XYZ軸驅動方式	AC伺服馬達
適用銑刀尺寸	?0.8~3.0mm
主機電源規格	AC220V 50/60HZ單相
切割主機尺寸	1220(W)*1010(D)*1473(H)mm	1500(W)*1385(D)*1473(H)mm
切割主機重量	480kg	600kg
標配集塵機	TS200	TS200L

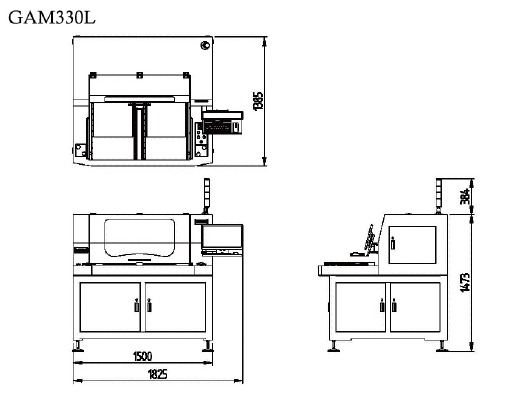

 外觀尺寸
